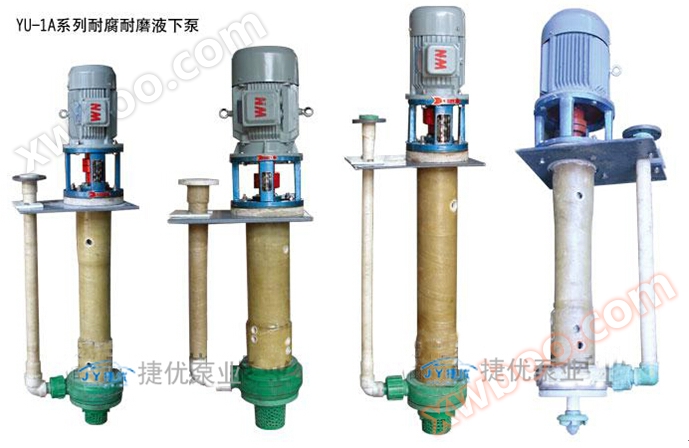

YU-1A bomba resistente à corrosão
Um. YU-1A série de bomba portátil submersa a líquido é melhorado com base no tipo YU-1, suas partes de sobrefluxo são moldadas em todo o polietileno d
Detalhes do produto
Um. Perfil do produto
YU-1A série de bomba portátil submersa a líquido foi melhorada com base no tipo YU-1, suas partes de sobrefluxo são moldadas em todo o polietileno de peso molecular ultraalto (UHMWPE), também são moldadas por injeção em todo o polipropileno reforçado, com excelente resistência à corrosão e desgaste, adequado para o transporte de pasta ácida-alcalina ou líquido limpo na gama de -20 ° C a 80 ° C. A diferença evidente entre a bomba e a bomba YU-1 é que o acoplamento é adicionado entre o eixo do motor e o eixo da bomba, aumentando a estabilidade do funcionamento da cabeça da bomba e facilitando a manutenção do usuário.
Esta série de bombas de produção em massa há mais de uma década, com mais de 3.000 usuários, mais de 8.000 empregos, sua resistência à temperatura, à corrosão, à estabilidade mecânica, à resistência ao desgaste e à economia dos custos operacionais foram reconhecidos pelos usuários, por isso o produto é um desempenho estável, tecnologia madura, popular pelos usuários, produtos estereotipados de bombas anticorrosivas, conhecidos pelos usuários antigos como "velhos talentos" variedade.
Esta série de bombas é amplamente utilizada nas seguintes indústrias:
(1) indústria de fundição úmida de metais não ferrosos: especialmente adequado para o transporte de vários líquidos ácidos, alcalinos, pasta mineral corrosiva, eletrólitos, resíduos ácidos, águas residuais e outros meios na fundição úmida de zinco, ouro, prata, cobre, manganês, cobalto e terras raras.
(2) Indústria de fertilizantes de fosfato sulfático: transporte de ácidos diluídos, líquidos maternos, ácidos fluorosilicos contendo silicone, pasta de fosfato e outros meios.
(3) Indústria ambiental de tratamento de água: pode transportar uma variedade de águas residuais com impurezas.
(4) Pesticidas, corantes, indústria química refinada: pode transportar líquido líquido ou pasta contendo ácido diluído, líquido alcalino, ácido misturado.
5) Sucção de líquidos ou pastas corrosivos e não corrosivos em outras produção industrial.
YU-1A-J série de bomba de fluido resistente à corrosão é a bomba de fluido YU-1A série inferior configurar a paleta de agitação, pode transportar o líquido ao mesmo tempo, a mistura de sedimentos. É adequado para a limpeza e o transporte de materiais sedimentados de pasta ou vasos de esgoto contendo materiais de fase sólida, vasos de sedimentação e vasos de sedimentação.

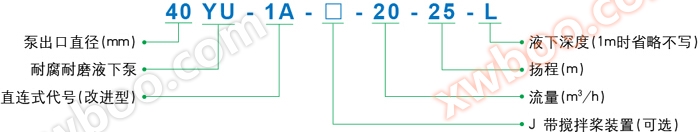

Dois. Significado do modelo
Três. Características da bomba
3.1 O corpo da bomba é moldado como um todo, o cilindro de conexão é feito de aço de vidro, com excelentes propriedades anticorrosivas e resistência de aço, por isso a estabilidade e confiabilidade do corpo da bomba são excelentes. As peças de sobrecorrente são de materiais não metálicos e têm excelente propriedade anticorrosiva.
3.2 A conexão do corpo da bomba e do cilindro de conexão e a conexão entre o corpo da bomba e a tampa da bomba são feitas com uma conexão de rosca com grande distância de parafuso para facilitar a instalação e a manutenção. Como a parte sublíquida não usa parafusos de fixação metálicos, sem preocupações com danos corrosivos, sua propriedade anti-corrosão geral é muito superior.
Quatro. Serviço de seleção especial
4.1 As variedades convencionais de profundidade sublíquida da bomba sublíquida são de 0,6 metros, 0,8 metros e 1 metro. Se houver necessidades especiais de profundidade, por favor, indique no momento do pedido.
4.2 A placa de instalação da bomba submarina nestas instruções é quadrada, o usuário pode fazer uma placa de instalação redonda ou de outra forma, se necessário.
4.3 Se o usuário estiver em posições com elevados requisitos de transporte de partículas grandes e abrasão, por favor, explique. A nossa fábrica pode ajudar na seleção de rodas e tampas de bomba para materiais especiais resistentes ao desgaste: poliuretano, aço ligado, etc.
4.4 As condições de trabalho do usuário, se encontrar meios fluorados, como ácido hidroflúrico, etc., devem ser explicadas para que a fábrica escolha o conector resistente ao ácido hidroflúrico para você.
Cinco. Estrutura da bomba
|
número de série
|
Modelo da bomba
|
fluxo(m)3por hora)
|
Yangtze(m)
|
Velocidade(r/min)
|
Potência do motor(kw)
|
Peso da máquina(kg)
|
Observação
|
Desenhos
|
|
1
|
25YU-1A-3-5
|
3
|
5
|
2900
|
0.75
|
55
|
Profundidade inferior a 1m
|
 1.rar (em inglês)
|
|
2
|
25YU-1A-3-10
|
3
|
10
|
2900
|
1.1
|
55
|
||
|
3
|
25YU-1A-5-15
|
5
|
15
|
2900
|
1.1
|
55
|
||
|
4
|
25YU-1A-5-20
|
5
|
20
|
2900
|
1.1
|
55
|
||
|
5
|
25YU-1A-5-20
|
5
|
20
|
2900
|
1.5
|
55
|
2.rar (em inglês)
|
|
|
6
|
32YU-1A-5-25
|
5
|
25
|
2900
|
2.2
|
63
|
3.rar (em inglês)
|
|
|
7
|
32YU-1A-10-10
|
10
|
10
|
2900
|
1.5
|
63
|
||
|
8
|
32YU-1A-10-15
|
10
|
15
|
2900
|
1.5
|
63
|
||
|
9
|
32YU-1A-15-15
|
15
|
15
|
2900
|
2.2
|
63
|
||
|
10
|
32YU-1A-10-20
|
10
|
20
|
2900
|
2.2
|
63
|
||
|
11
|
40YU-1A-10-30
|
10
|
30
|
2900
|
3
|
95
|
4.rar (em inglês)
|
|
|
12
|
40YU-1A-15-20
|
15
|
20
|
2900
|
3
|
95
|
||
|
13
|
40YU-1A-15-28
|
15
|
28
|
2900
|
3
|
95
|
||
|
14
|
40YU-1A-20-10
|
20
|
10
|
2900
|
3
|
95
|
||
|
15
|
40YU-1A-20-20
|
20
|
20
|
2900
|
4
|
108
|
5.rar (em inglês)
|
|
|
16
|
40YU-1A-20-25
|
20
|
25
|
2900
|
4
|
108
|
||
|
17
|
40YU-1A-30-15
|
30
|
15
|
2900
|
4
|
108
|
||
|
18
|
40YU-1A-20-30
|
20
|
30
|
2900
|
5.5
|
126
|
6.rar (em inglês)
|
|
|
19
|
50YU-1A-30-15
|
30
|
15
|
2900
|
5.5
|
126
|
7.rar (em inglês)
|
|
|
20
|
50YU-1A-30-20
|
30
|
20
|
2900
|
5.5
|
130
|
||
|
21
|
50YU-1A-30-25
|
30
|
25
|
2900
|
5.5
|
130
|
||
|
22
|
50YU-1A-30-30
|
30
|
30
|
2900
|
7.5
|
130
|
||
|
23
|
50YU-1A-40-10
|
40
|
10
|
2900
|
5.5
|
130
|
||
|
24
|
50YU-1A-40-15
|
40
|
15
|
2900
|
5.5
|
130
|
||
|
25
|
65YU-1A-40-15
|
40
|
15
|
2900
|
5.5
|
165
|
8.rar (em inglês)
|
|
|
26
|
65YU-1A-40-20
|
40
|
20
|
2900
|
7.5
|
170
|
9.rar (em inglês)
|
|
|
27
|
65YU-1A-45-25
|
45
|
25
|
2900
|
7.5
|
170
|
||
|
28
|
65YU-1A-50-8
|
50
|
8
|
2900
|
7.5
|
170
|
||
|
29
|
65YU-1A-45-30
|
45
|
30
|
2900
|
11
|
219
|
10.rar (em inglês)
|
|
|
30
|
65YU-1A-50-25
|
50
|
25
|
2900
|
11
|
219
|
||
|
31
|
65YU-1A-60-20
|
60
|
20
|
2900
|
11
|
219
|
||
|
32
|
80YU-1A-60-30
|
60
|
30
|
2900
|
15
|
280
|
11.rar (em inglês)
|
|
|
33
|
80YU-1A-80-30
|
80
|
30
|
2900
|
18.5
|
310
|
12.rar (em inglês)
|
|
|
34
|
80YU-1A-100-30
|
100
|
30
|
2900
|
22
|
350
|
13.rar (em inglês)
|
|
|
35
|
100YU-1A-100-26
|
100
|
26
|
2900
|
22
|
450
|
||
|
36
|
100YU-1A-90-30
|
90
|
30
|
2900
|
22
|
450
|
||
|
37
|
100YU-1A-120-25
|
120
|
25
|
2900
|
22
|
450
|
||
|
38
|
100YU-1A-130-23
|
130
|
23
|
2900
|
22
|
450
|
Nota: 1. Os parâmetros de desempenho do YU-1A-J são os mesmos do YU-1A.
Os parâmetros descritos na tabela são obtidos com água limpa para testes, como transportar outros tipos de mídia, a potência do motor varia de acordo com a proporção de mídia. Bem-vindo a consulta.
Sete. Diagrama da bomba e tabela de tamanhos de instalação
7.1 Forma da bomba
|
número de série
|
especificação
|
Potência do motor(kw)
|
Tamanho da franja de exportação(milímetros)
|
Dimensões(milímetros)
|
Tamanho da porta de inserção(mm × mm)
|
Tamanho da placa de instalação(milímetros)
|
Desenhos
|
|||||||||||||
|
D1
|
D2
|
D3
|
n1-d1
|
H1
|
H2
|
H3
|
O H4
|
A1
|
A2
|
A3
|
A4
|
A5
|
b1
|
B2
|
n2-d2
|
|||||
|
1～4
|
25YU-1A
|
0.75~1.1KW-2
|
25
|
85
|
115
|
4-Φ14
|
770
|
930
|
1416
|
150
|
395×220
|
50
|
300
|
70
|
225
|
400
|
250
|
300
|
4-Φ12
|
1.rar (em inglês)
|
|
5
|
25YU-1A
|
1.5KW-2
|
25
|
85
|
115
|
4-Φ14
|
770
|
930
|
1416
|
150
|
395×220
|
50
|
300
|
70
|
225
|
400
|
250
|
300
|
4-Φ12
|
2.rar (em inglês)
|
|
6～10
|
32YU-1A
|
1.5~2.2KW-2
|
32
|
100
|
140
|
4-Φ18
|
770
|
930
|
1416
|
150
|
395×220
|
50
|
300
|
70
|
225
|
400
|
250
|
300
|
4-Φ12
|
3.rar (em inglês)
|
|
11～14
|
40YU-1A
|
3kw-2
|
40
|
110
|
150
|
4-Φ18
|
805
|
980
|
1605
|
150
|
430×250
|
50
|
370
|
100
|
270
|
470
|
300
|
350
|
4-Φ14
|
4.rar (em inglês)
|
|
15～17
|
40YU-1A
|
4kw-2
|
40
|
110
|
150
|
4-Φ18
|
805
|
980
|
1605
|
150
|
430×250
|
50
|
370
|
100
|
270
|
470
|
300
|
350
|
4-Φ14
|
5.rar (em inglês)
|
|
18
|
40YU-1A
|
5.5KW-2
|
40
|
110
|
150
|
4-Φ18
|
805
|
980
|
1605
|
150
|
430×250
|
50
|
370
|
100
|
260
|
470
|
350
|
400
|
4-Φ14
|
6.rar (em inglês)
|
|
19
|
50YU-1A
|
5.5KW-2
|
50
|
125
|
165
|
4-Φ18
|
805
|
980
|
1605
|
150
|
430×250
|
50
|
370
|
100
|
270
|
470
|
350
|
400
|
4-Φ14
|
7.rar (em inglês)
|
|
20～24
|
50YU-1A
|
5.5~7.5KW-2
|
50
|
125
|
165
|
4-Φ18
|
800
|
1000
|
1930
|
150
|
550×315
|
50
|
450
|
100
|
325
|
550
|
350
|
400
|
4-Φ18
|
8.rar (em inglês)
|
|
25～28
|
65YU-1A
|
5.5~7.5KW-2
|
65
|
145
|
185
|
4-Φ18
|
800
|
1000
|
2030
|
150
|
550×315
|
50
|
450
|
100
|
325
|
550
|
350
|
400
|
4-Φ18
|
9.rar (em inglês)
|
|
29～31
|
65YU-1A
|
11 kw-2
|
65
|
145
|
185
|
4-Φ18
|
800
|
1000
|
2030
|
150
|
550×315
|
50
|
500
|
150
|
335
|
600
|
400
|
450
|
4-Φ18
|
10.rar (em inglês)
|
|
32
|
80YU-1A
|
15 kw-2
|
80
|
160
|
200
|
8-Φ18
|
800
|
1000
|
2030
|
150
|
590×315
|
50
|
500
|
150
|
335
|
600
|
400
|
450
|
4-Φ18
|
11.rar (em inglês)
|
|
33
|
80YU-1A
|
18.5KW-2
|
80
|
160
|
200
|
8-Φ18
|
800
|
1000
|
2030
|
150
|
590×315
|
50
|
500
|
150
|
335
|
600
|
400
|
450
|
4-Φ18
|
12.rar (em inglês)
|
|
34
|
80YU-1A
|
22kw-2
|
80
|
160
|
200
|
8-Φ18
|
800
|
1000
|
2030
|
150
|
590×315
|
50
|
500
|
150
|
335
|
600
|
400
|
450
|
4-Φ18
|
13.rar (em inglês)
|
|
35～38
|
100YU-1A
|
22kw-2
|
100
|
180
|
220
|
8-Φ18
|
815
|
1035
|
2045
|
150
|
590×365
|
50
|
540
|
170
|
345
|
640
|
440
|
500
|
6-Φ18
|
|
Nota: 1. O gráfico de tamanho de instalação das bombas da série YU-1A-J é fornecido ao cliente no momento do pedido.
2. O tamanho da porta de inserção é o tamanho físico máximo da bomba abaixo da placa de instalação.
Este tamanho de instalação é 1 metro de profundidade sob o líquido, se a profundidade sob o líquido H1 é de 0,6, 0,8, exceto H2, H3 e H1 mudanças correspondentes, o tamanho restante permanece inalterado.
A Empresa reserva-se o direito de fazer melhorias técnicas e alterações dimensionais sem aviso ao usuário.
Oito. Instruções de instalação e manutenção
8.1 Instalação e verificação
Fixe a bomba verticalmente no local desejado e conecte bem a saída. Após a instalação, aplique o acoplamento de disco de mão, para ver se o funcionamento é flexível, como a rotação é inflexível ou há ruído anormal, bloqueio e outras anomalias, deve ser removido novamente a inspeção da bomba, limpar os objetos estranhos, eliminar o ruído, ou ajustar o espaço entre a roda e o corpo da bomba através do aumento e redução da almofada da roda, este espaço deve ser garantido entre 1 e 2 mm, após a instalação, depois de acionar o acoplamento, de forma repetida até que a rotação é flexível para conectar a energia, por meio do programa de inicialização para que a bomba entre no estado de trabalho.
8.2 Iniciação
Conecte o ponto de alimentação para iniciar, ver se a direção de rotação do motor é consistente com a direção apontada pela seta na bomba, se for inconsistente, deve ser reajustado; Após o funcionamento normal do motor, a válvula de saída deve ser aberta lentamente para o estado de trabalho desejado.
8.3 Estacionamento
Feche a válvula de saída e desligue a fonte de energia.

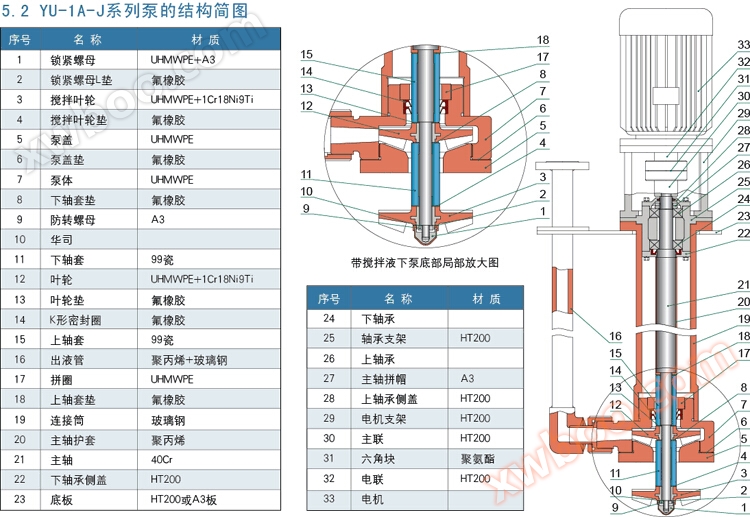

8.4 Ordem de desmontagem (veja a estrutura da bomba)
Ordem de desmontagem da bomba da série YU-1A:
a) Primeiro retirar o tubo 12;
b. Baixe a tampa do filtro 1 (rosca direita), baixe a tampa da bomba 2 e retire a tampa da bomba 3;
c. girar para baixo a porca de bloqueio 5, a porca anti-rotação 7, desmontando assim a almofada de porca de bloqueio 6, a rosca 8, a roda de roda 9, a roda de roda 10, a caixa do eixo 11;
d. Gire o corpo da bomba 4 (rosca direita), afaste a pinça 14 (rosca esquerda) e retire o anel de vedação tipo K 13.
Ordem de desmontagem da bomba da série YU-1A-J:
a) Primeiro retirar o tubo 16;
b. Gire para baixo a porca de bloqueio 1, a porca anti-rotação 9, desmontando assim a almofada de porca de bloqueio 2, a rosca 10, a roda de mistura 3, a roda de mistura 4, a caixa do eixo inferior 11 e a caixa do eixo inferior 8;
c. Baixe a tampa da bomba 5, retire a tampa da bomba 6, retire a roda 12, a roda 13 e a caixa do eixo superior 15;
d. Gire o corpo da bomba 7 (rosca direita), afaste a pinça 17 (rosca esquerda) e retire o anel de vedação tipo K 14.
▲ A ordem de instalação é oposta à ordem de desmontagem, deve prestar especial atenção à instalação de juntas em todas as partes.
8.5 Observações
Uma vez que a maioria das peças da bomba é feita de plástico, não pode ser impactada e torcida com força para evitar danos desnecessários.
8.6 Dicas especiais para a instalação
Por favor, note: a distância entre a superfície máxima do líquido e a placa de fundo da bomba deve ser maior de 250 mm para evitar a erosão do líquido do rolamento.

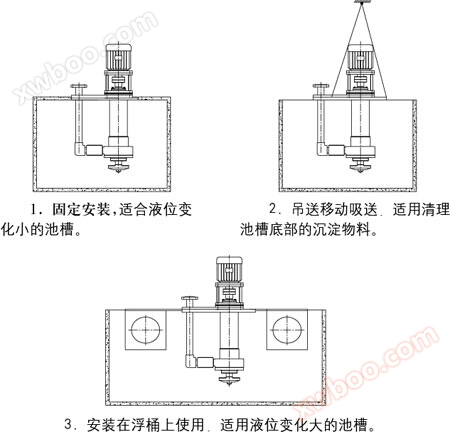

8.7 Indicações e instruções de instalação da bomba da série YU-1A-J
