U200A série é uma nova geração de tecnologia de controle de segurança de tamanho médiodo PLCSistema para atender às necessidades de aplicações em cenários de múltiplos pontos, alta disponibilidade e distribuidos. Os produtos oferecem configuração de hardware poderosa e funções de programação de software para suportar redundância de placa traseira, redundância de rack, controle lógico de alta velocidade, controle automático de bloqueio, etc., para campos de petróleo e gás, linhas longas de transporte, petroquímica, agricultura inteligente, geração de energia fotovoltaica, engenharia municipal e outras áreas de controle de automação.
Características do produto
Excelente desempenho:Processador de 32 bits com frequência de execução de até 600 MHz, 128 MB de memória do sistema + 256 MB de armazenamento do sistema, suporte a um máximo de 32 GB de armazenamento externo, velocidade de resposta de E/S de milissegundos
Extensão flexível:Suporta I/O remota e distribuível. Suporta até 4 grupos de racks remotos, até 31 módulos de E/S por conjunto e até 8 módulos de E/S por rack
Alta confiabilidade:Desenho de classe industrial, suporte a temperatura larga de -40 ~ + 70 ℃, nível EMC3, excelente desempenho de resistência à vibração, etc., pode satisfazer uma variedade de ambientes de trabalho difíceis
Funções redundantes:Suporta redundância de rack duplo ou redundência de rack único, sincronização de dados em tempo real para garantir alta disponibilidade do sistema em todos os momentos e tempos de redundência de comutação menores de 100ms
Funções SOE:SOE de hardware com resolução de tempo de até 1 ms, suporte a até 2048 registros de dados, suporte a IRIG-B
Comunicação fácil:O controlador principal da CPU integra duas interfaces Ethernet e 1 interface RS232 para expandir até 32 canais RS485 através do módulo de extensão RS485. Suporta protocolos de comunicação Modbus RTU/TCP, DNP3 e outros para comunicação rápida e fácil de dados com medidores, computadores e outros
Certificação do produto:Certificação CE
Independência:Adota o software de sistema com propriedade intelectual autónoma ESet 2023
Parâmetros ambientais
Condições ambientais |
Ambiente de trabalho |
-40 ~ +70 ℃, 5 - 95% RH sem condensação, 0 ~ 3000 m |
Ambiente de armazenamento |
-50 ~ +80℃ |
Poluição |
Sem gás corrosivo |
Ambiente mecânico |
vibração |
5~8.4Hz， Amplitude constante, 3,5 mm
8.5 ~ 150 Hz， Aceleração constante 1 g
Três eixos X/Y/Z, 10 vezes por eixo
|
Choque |
Força máxima15g, 11ms semi-onda sinusoidal
XYZ 3 eixos, 3 vezes na direção positiva e negativa
|
Nível de proteção |
Proteção da carcaça |
IP 20 |
Compatibilidade eletromagnética |
Nível anti-interferência |
Área B |
Resistência à descarga elétrica estática |
Descarga de contato:6 kV， Descarga de ar: 8 kV |
Resistência ao campo eletromagnético de rádio |
1 kHz 80% AM 正弦波 条件下：
80 MHz ~ 1 GHz 10 V / m
1,4 GHz ~ 2 GHz 3 V / m
2 GHz ~ 2,7 GHz 1 V / m
|
Resistência ao grupo de pulso transitório |
2 kV CM, 1 kV DM, 5 kHz |
Ondas de protesto |
2 kV CM, 1 kV DM |
Resistência à condução de campo de rádio |
150 kHz ~ 80 MHz, 10 V RMS, 1 kHz 80% AM 正弦波 |
Lançamento condutor |
0,15 MHz ~ 0,5 MHz: <79dB (μV) quase pico; < 66 dB (μV) média
0,5 MHz a 30 MHz: <73dB (μV) quase pico; < 60 dB (μV) média
|
Emissão de radiação |
30 MHz a 230 MHz: < 40 dB (μV/m)
230 MHz a 1 GHz: < 47 dB (μV/m) quase pico
|
CPUControle
Modelo de módulo |
CPU-2001/
CPU-2001R
|
CPU-2010/
CPU-2010R
|
CPU-2110/
CPU-2110R
|
Largura* Alto * Profundo |
43*118*92 (milímetro) |
Frequência de funcionamento |
400 MHz |
400 MHz |
600 MHz |
Operação de Bits |
15 ns |
15 ns |
11 ns |
Operação inteira |
17 ns |
17 ns |
14 ns |
Operação de ponto flutuante |
30 ns |
30 ns |
19 ns |
Capacidade de armazenamento, incluindo: |
32MB de DRAM, 256MB + 16MB de FLASH |
128MB DRAM, 256MB + 16MB FLASH |
Armazenamento de programas |
2 MB |
4 MB |
8 MB |
Armazenamento de dados |
8 MB |
16 MB |
24 MB |
Mantenha a energia desligada. |
128 KB |
Extensão do cartão SD |
- |
- |
máximo32 GB |
Número de racks remotos |
- |
4 |
Número máximo de módulos |
31 |
124 |
Ethernet |
2 |
2 |
3 |
do RS 232 |
1 |
1 |
1 |
Modbus RTU |
A partir da estação, suporte à estação principal através de módulos de extensão |
Modbus TCP |
Servidor |
DNP3 |
- |
Apoio |
Apoio |
通信速率 |
Ethernet100 Mbps， Portas seriais 2400 – 115200 bps |
Modo redundante |
Redundância de rack único |
Redundância de rack único |
Redundância dupla |
Módulo hot-plug |
Apoio |
Circuito PID |
32 |
Relógio RTC |
± 2 segundos / dia, manutenção de desligamento, suporte a sincronização de tempo NTP |
Nota: somente redundânciaModelo de CPU com suporte R
Entrada de quantidade digital
Modelo de módulo |
DI16-24VDC |
DI4-24VDC PULSO |
DI15-24VDC SOE |
Consumo de energia nominal |
5 VDC@90 mA |
5 VDC@110 mA |
5 VDC@90 mA |
Número de canais |
16 |
4 |
15 |
Método de entrada |
Sinal passivo |
Pulso unipolar |
Sinal passivo |
Gama de tensão de entrada |
24 VDC ±10% |
5 ~ 24 VDC |
24 VDC ±10% |
Valor mínimo do sinal "1" |
> 8 VDC |
- |
> 8 VDC |
Valor máximo do sinal "0" |
< 3 VDC |
- |
< 4 VDC |
Frequência máxima de contagem |
30 Hz |
10 kHz |
- |
Alcance da contagem |
32 bits |
32 bits |
- |
Isolamento do canal |
Isolamento unificado |
Isolamento unificado |
Isolamento unificado |
Tensão de isolamento |
2500 Vrms |
2500 Vrms |
2500 Vrms |
Método de isolamento |
Isolamento fotoelétrico |
Isolamento fotoelétrico |
Isolamento fotoelétrico |
Proteção Transitória |
600 W |
600 W |
600 W |
Resolução SOE |
- |
- |
1 ms |
Registro de armazenamento SOE |
- |
- |
Artigo 2048 |
Modo escolar |
- |
- |
IRIG-B |
Entrada analógica
Modelo de módulo |
AI8-I |
AI8-I HART |
AI4-RTD |
Consumo de energia nominal |
5 VDC@95 mA |
5 VDC@80 mA |
5 VDC@85 mA |
Número de canais |
8 |
8 |
4 |
Método de entrada |
Corrente |
Corrente |
Resistência térmica |
Resolução |
16 bits |
16 bits |
16 bits |
Tempo de atualização |
100 ms |
100 ms |
100 ms |
Tempo de amostragem |
10 ms |
10 ms |
10 ms |
Área de entrada |
4 ~ 20 mA |
4 ~ 20 mA |
PT100 |
Gama de números |
10000 ~ 50000 |
Precisão da medição (25℃） |
± 0,1% F.S. |
± 0,1% F.S. |
± 0,3% F.S. |
Precisão da medição (gama completa) |
± 0,5% F.S. |
± 0,5% F.S. |
± 0,6% F.S. |
Supressão de interferência |
Apoio |
Apoio |
Apoio |
Tensão de isolamento |
2500 Vrms |
2500 Vrms |
2500 Vrms |
Método de isolamento |
Isolamento de acoplamento magnético |
Isolamento de acoplamento magnético |
Isolamento de acoplamento magnético |
Proteção Transitória |
600 W |
600 W |
600 W |
HART 通信 |
- |
HART 5 / HART 7 |
- |
Saída numérica
Modelo de módulo |
DO16-24VDC |
Consumo de energia nominal |
5 VDC@95 mA |
Número de canais |
16 |
Método de saída |
Tipo de fonte |
Gama de tensão de saída |
24 VDC ±10% |
Corrente máxima do canal |
200 mA |
Corrente máxima do lado público |
3 A |
Corrente de vazamento de canal |
100 μA |
Isolamento do canal |
Isolamento unificado |
Tensão de isolamento |
2500 Vrms |
Método de isolamento |
Isolamento fotoelétrico |
Proteção Transitória |
600 W |
Proteção contra falhas |
Saída pré-definida |
Saída analógica
Modelo de módulo |
AO4-I |
Consumo de energia nominal |
5 VDC@100 mA |
Número de canais |
4 |
Método de saída |
Corrente |
Resolução |
16 bits |
Tempo de resposta |
100 ms |
Área de saída |
4 ~ 20 mA |
Gama de números |
10000 ~ 50000 |
Precisão da medição (25℃） |
± 0,3% F.S. |
Precisão da medição (gama completa) |
± 0,5% F.S. |
Impedência de carga |
700 Ω |
Tensão de isolamento |
2500 Vrms |
Método de isolamento |
Isolamento de acoplamento magnético |
Proteção Transitória |
600 W |
Proteção contra falhas |
Saída pré-definida |
Módulo de Comunicação
Modelo de módulo |
CM-8RS |
Consumo de energia nominal |
5 VDC@400 mA |
do RS 485 |
8 |
Serviços de comunicação |
ModBus RTU / ASCII |
Modo de serviço |
Estação Principal/ da estação |
Modelo de módulo |
Informações do módulo |
U200 CPU-2001 |
400MHz，2*RJ45 1*RS232， Operação única |
U200 CPU-2001R |
400MHz，2*RJ45 1*RS232， Operação única/redundante |
U200 CPU-2010 |
400MHz，2*RJ45 1*RS232， Operação única |
U200 CPU-2010R |
400MHz，2*RJ45 1*RS232， Operação única/redundante |
U200 CPU-2110 |
600MHz，3*RJ45 1*RS232，1*SD， Operação única |
U200 CPU-2110R |
600MHz，3*RJ45 1*RS232，1*SD， Operação única/redundante |
U200 CM-MBUS |
Módulo de interface para conectar racks remotos, 2 * RJ45 1 * RS232 |
U200 CM-EBUS |
Módulo de interface para conectar o rack principal, 2 * RJ45 1 * RS232 |
U200 CM-8RS |
Módulo de comunicação 8 * RS485 |
U200 DI16-24VDC |
Módulo de entrada de quantidade digital de 16 canais |
U200 DI15-24VDC SOE |
Módulo de entrada de quantidade digital de 15 canais (suporte SOE) |
U200 DI4-24VDC PULSO |
Módulo de entrada de quantidade digital de 4 canais (tipo pulso) |
U200 DO16-24VDC |
Módulo de saída digital de 16 canais (tipo fonte) |
U200 AI8-I |
Módulo de entrada analógica de 8 canais (tipo corrente) |
U200 AI8-I HART |
Módulo de entrada analógica de 8 canais (tipo corrente, suporte a HART) |
U200 AI4-RTD |
Módulo de resistência térmica de 4 canais |
U200 AO4-I |
Módulo de saída analógica de 4 canais (tipo corrente) |
U200 AO4-I HART* |
Módulo de saída analógica de 4 canais (tipo corrente, suporte a HART) |
U200 MB4-1301 |
Placa traseira de 4 slots, 1 slot de alimentação, 3 slots de módulo de controlador/comunicação, 0 slots de módulo de E/S |
U200 MB4-0041 |
Placa traseira de 4 slots, 0 slots de alimentação, 0 slots de módulo de controlador/comunicação, 4 slots de módulo de E/S |
U200 MB9-1171 |
Placa traseira de 9 slots, 1 slot de alimentação, 1 slot de módulo de controlador/comunicação, 7 slots de módulo de E/S |
U200 MB9-1081 |
Placa traseira de 9 slots, 1 slot de alimentação, 0 slots de módulo de controlador/comunicação, 8 slots de módulo de E/S |
U200 PS-15W 24VDC |
Alimentação do sistema, entrada 24VDC, saída 15W 5VDC/3A |
U200 CABO-5A0.5M |
Cabo de conexão de ônibus, tipo A, comprimento 0,5 M, com fichas de duas extremidades |
U200 CABO-5A3.0M |
Cabo de conexão de ônibus, tipo A, comprimento 3,0 M, com fichas de duas extremidades |
Campos de petróleo e gás
No processo de extração de petróleo, do controle da abertura do poço à separação de petróleo e gás, medição, injeção, etc. O PLC permite monitoramento remoto e controle automático para aumentar a produtividade e reduzir os custos humanos, ao mesmo tempo que otimiza a alocação de recursos e melhora a adaptabilidade ambiental.

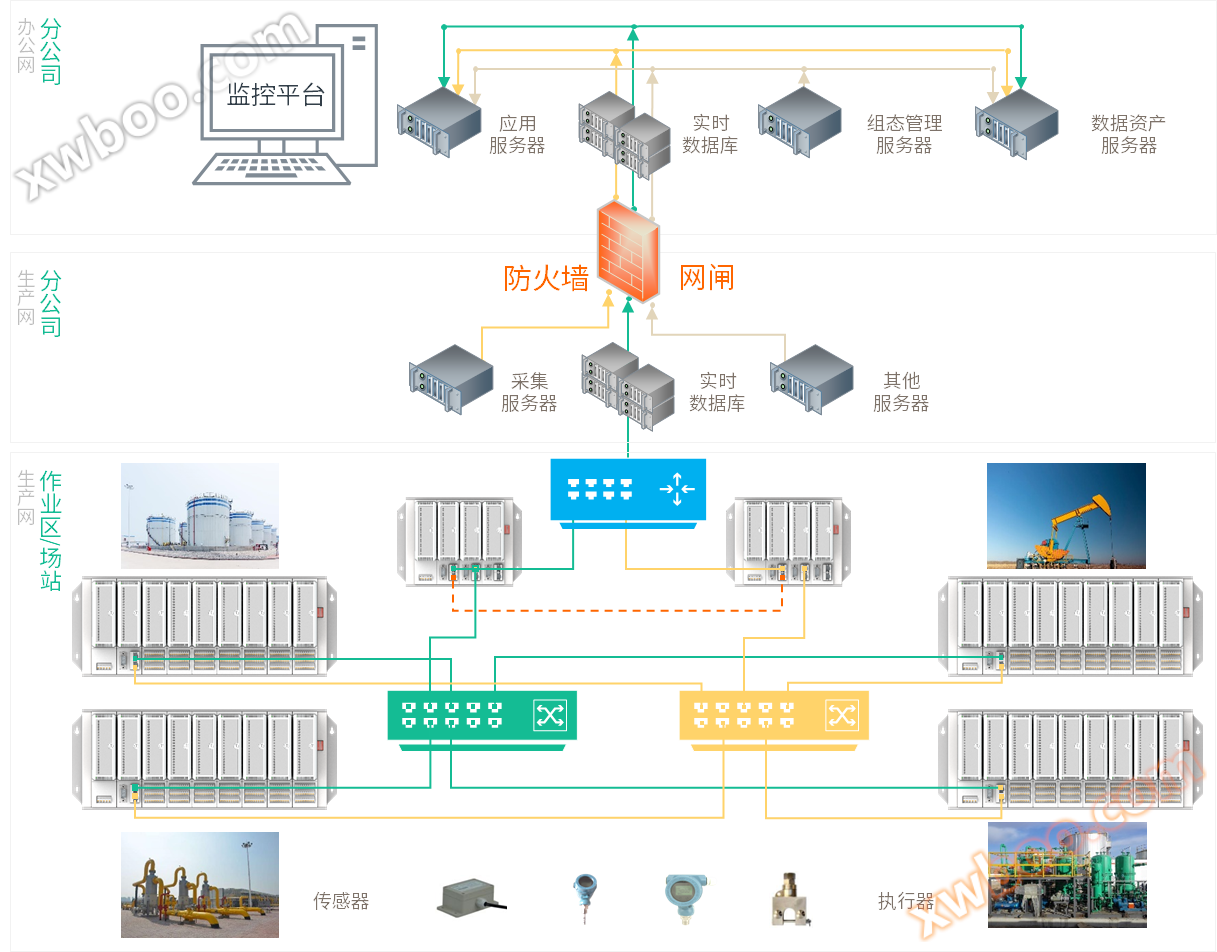

Com a melhoria dos requisitos de refinamento de gerenciamento de equipamentos de campos de petróleo e gás e a melhoria contínua da construção de informação, as empresas de campos de petróleo e gás estabeleceram gradualmente uma plataforma de dados de produção baseada em bancos de dados em tempo real, combinando redesO sistema SCADA, que implementa a coleta, a transmissão, o armazenamento e a publicação de todos os tipos de produção diária e gerenciamento de dados de unidades de produção de primeira linha, é a plataforma central para a construção de campos de petróleo e gás inteligentes.
