Q944(5) válvula de bola elétrica de três vias
II, válvula de bola elétrica de três vias padrão de execução
Detalhes do produto
| Nome do produto： | Válvula de bola elétrica de três vias | Modelo do produto： | Q944(5) |
| Modo de condução： | elétrico | Forma de conexão： | França |
| Forma estrutural： | Três. | Materiais de vedação： |
PTFE de tetraclorato de vinilo |
| Faixa de pressão： | 1.6MPa | Diâmetro Nominal： | DN10-DN65 |
| Materiais comuns： | Aço carbono, aço inoxidável | Consultoria técnica： |
Visão geral da válvula de bola elétrica de três vias
Q944(5)Válvula de bola elétrica de três viasSérie CHR InteligenteAgência de execução elétricaE a válvula de bola de três vias é composta por uma válvula de regulamento de corte de classe rotativa, com as vantagens de fechamento rígido, estrutura compacta, peso leve, manutenção fácil e outras. Amplamente utilizado no controle de automação de tubos de gás, líquido, vapor, óleo e outros meios corrosivos.
A válvula de bola de três vias com vedação de dois assentos tem uma estrutura compacta, uma aparência bonita e uma boa vedação. Permite alternar a direção do fluxo de meios no tubo. Também podem ser conectados ou fechados dois canais verticais uns aos outros.
A válvula de bola de três vias de vedação de quatro assentos tem uma bela forma, estrutura compacta e razoável, que não só pode realizar a mudança de fluxo de mídia, mas também pode fazer com que os três canais se conectem uns aos outros, agora também pode fechar qualquer canal, para que os outros dois canais se conectem, controle flexível da fusão ou desvio de fluxo de mídia na tubulação.
II, válvula de bola elétrica de três vias padrão de execução
Projeto e fabricação: GB/T12237-1989; APl608
Inspeção e teste: GB / T13927-1992; APl 598
Conexão flange: JB/T79; ASME/ANSI B165
Comprimento da estrutura: JB-12221

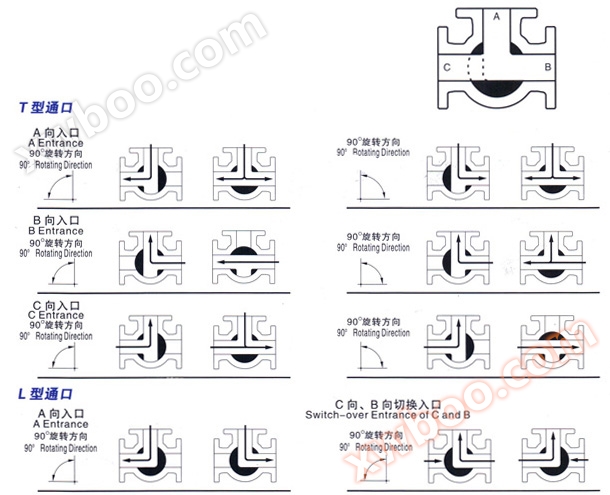

3, esquema de fluxo de válvula de bola elétrica de três vias
Válvulas de bola de três vias são divididas em tipo L e tipo T, a direção de circulação do meio é mostrada abaixo. A válvula de bola de três vias tipo L é adequada para a comutação da direção do fluxo do meio, que pode conectar dois canais verticais: a válvula de bola de três vias tipo T é adequada para a comutação de derivação, convergência ou fluxo do meio, o canal de orifício tipo T pode conectar três canais uns aos outros ou conectar dois canais, a válvula de bola de três vias geralmente usa duas estruturas de assento de válvula, também pode usar a estrutura de assento de quatro válvulas de acordo com os requisitos do usuário.
Os principais indicadores técnicos da válvula de bola elétrica de três vias
Precisão de controle: 0,1% ~ 3,1% ajustável.
Aceita sinais de controle: 0 a 10mA.DC, 4 a 20mA.DC ou 1 a 5V.DC.
Selecção de teclas: 1, interrupção do sinal de entrada: modo "interrupção" (ligado, parado, desligado) 2, seleção de ação positiva e inversa 3, seleção de precisão de controle.
Dispositivo elétrico totalmente aberto e totalmente fechado posicionamento automático de calibração, fácil e preciso.
Posicionamento automático com ajuste inteligente de passo em função do sinal de entrada e da posição do dispositivo elétrico para suprimir a alta precisão da oscilação.
Sinal de posição do dispositivo elétrico de saída: 4 ~ 20mA.DC corresponde ao dispositivo elétrico totalmente fechado e totalmente aberto.

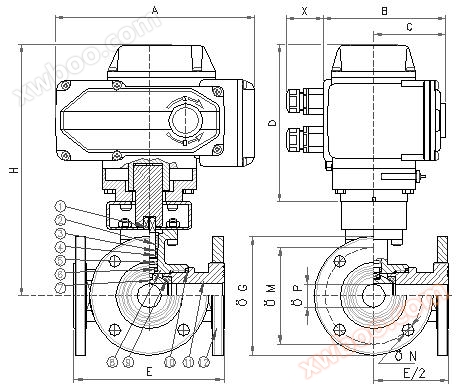

V. material da válvula de bola elétrica de três vias
|
1) Eixo do eixo |
Aço inoxidável ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
|---|---|---|---|
|
2) Porca de bloqueio |
Aço inoxidável ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3) Anel de porca da glândula |
Aço inoxidável ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4) Anel de vedação superior para p anel apertado |
PTFE de tetraclorato de vinilo |
|
|
|
Anel O (O-Ring) |
Borracha fluorada VITON |
|
|
|
6) Lavadora de junta |
PTFE de tetraclorato de vinilo |
|
|
|
7) Anéis de vedação |
PTFE de tetraclorato de vinilo |
|
|
|
8) Corpo da válvula |
Aço inoxidável ANSI316 |
1.4408 |
|
|
9) Válvula de bola |
Aço inoxidável ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
3) End sealings (vedações finais) |
PTFE de tetraclorato de vinilo |
|
|
|
11) O fim |
Aço inoxidável ANSI316 |
1.4408 |
|
|
12) Flanges |
Aço inoxidável ANSI316 |
1.4408 |
|
Especificações da válvula de bola elétrica de três vias
|
|
| Válvula de bola elétrica de três vias |
|
DN |
mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|---|---|---|---|---|---|---|---|---|
|
Tamanho da rosca interna |
GAS |
3/8' |
1/2' |
3/4' |
1' |
1'1/4 |
1'1/2 |
2' |
2'1/2 |
|
Diâmetro |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
P. Válvulas |
PN40 |
PN40 |
PN40 |
PN40 |
PN40 |
PN40 |
PN25 |
PN25 |
PN25 |
|
A |
mm. |
207,5 |
207,5 |
207,5 |
207,5 |
256,5 |
256,5 |
256,5 |
256,5 |
|
B |
mm. |
122,5 |
122,5 |
122,5 |
122,5 |
156,5 |
156,5 |
156,5 |
156,5 |
|
C |
mm. |
68 |
68 |
68 |
68 |
94 |
94 |
94 |
94 |
|
D |
mm. |
163,5 |
163,5 |
163,5 |
163,5 |
185 |
185 |
185 |
185 |
|
X |
mm. |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
|
E |
mm. |
120 |
130 |
140 |
150 |
180 |
200 |
220 |
240 |
|
ΦG |
mm. |
90 |
95 |
105 |
115 |
140 |
1450 |
165 |
185 |
|
ΦM |
mm. |
60 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
|
ΦN |
mm. |
14/4 |
14/4 |
14/4 |
14/4 |
18/4 |
18/4 |
18/4 |
18/4 |
|
H |
mm. |
249,5 |
252,5 |
260 |
264,5 |
304,5 |
312 |
275,5 |
284,5 |
|
T. of cycle 50/60 Hz |
s. |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
|
Peso |
Kg. |
8,1 |
8,6 |
10,1 |
11,5 |
20,5 |
23,7 |
28 |
32,6 |
