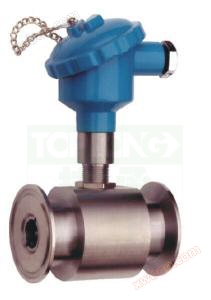

Estrutura de princípio do medidor de fluxo de turbina de água pura

O Turbometro 3320 é um medidor de fluxo de precisão que pode ser usado para medir o fluxo e a quantidade total de líquidos, juntamente com o cálculo de fluxo correspondente. Usado em conjunto com os controladores quantitativos da série 7100 desenvolvidos em nossa fábrica, o controle quantitativo de alta precisão da alimentação líquida é possível. Amplamente utilizado em sistemas de medição e controle em petróleo, indústria química, metalurgia e pesquisa científica. Sensores de fluxo de turbo com conexões higiénicas podem ser usados na indústria farmacêutica. Os turbômetros também podem ser conectados a medidores secundários ou controladores na sala de controle para funções de acumulação, transmissão, comunicação e controle.

Características do produto Turbometro de Água Pura

Alta precisão 0,2%, 0,5%, 1,0% de precisão opcional.

Rolamentos de liga dura resistentes ao desgaste, adequados para meios com impurezas como cascalho com diâmetro não superior a 1 mm.

A resistência à corrosão é adequada para meios corrosivos como água do mar, amônia e ácido acético.

Os turbômetros bidirecionais estão disponíveis. Aplicável para medição de entrada e saída de depósitos.

Vários pulsos de saída, 4 ~ 20mADC, exibição de campo, exibição remota.

Ampla gama de alimentação 5 ~ 24VDC.

Classe à prova de explosão ExdllCT6.

Diâmetro de passagem em série 2,4,6,10,15,25,40,50,80,100,150,200,250,300mm.

A tela LCD pode ser exibida com retroiluminação.

Cabeça integrada com comunicação RS 485.

Cabeça integrada com alarme de limite superior e inferior e saída equivalente.

Estrutura do produto do medidor de fluxo de turbinas de água pura

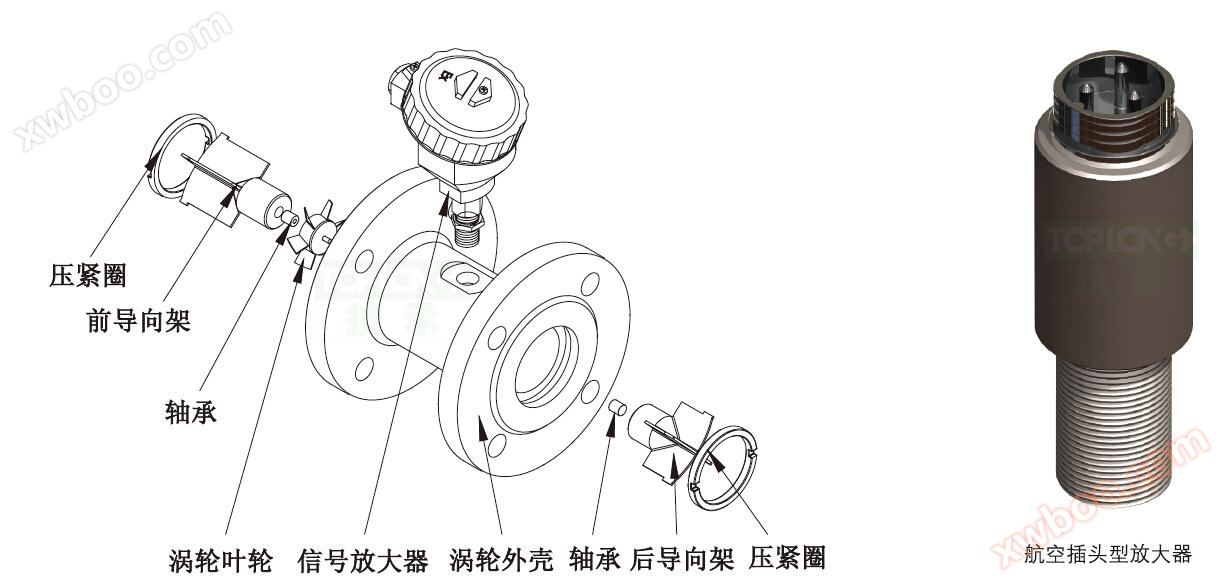

A estrutura do turbométrico é mostrada na figura abaixo, que consiste principalmente de caixa, guia dianteira, roda de rodas, guia traseira, anel de pressão e conversor de indução magnética com amplificador;

Princípio de funcionamento do medidor de fluxo da turbina de água pura

Quando o fluxo de fluido medido passa pelo sensor, a roda do sensor gira com a ajuda da energia dinâmica do fluido, ou seja, a roda muda periodicamente a resistência magnética no sistema de indução eletromagnética, para que o fluxo magnético da bobina mude periodicamente para gerar um sinal de pulso elétrico, amplificado pelo amplificador e transmitido para o instrumento de cálculo de fluxo correspondente para medir o fluxo ou a quantidade total.

Desempenho técnico do medidor de fluxo de turbinas de água pura

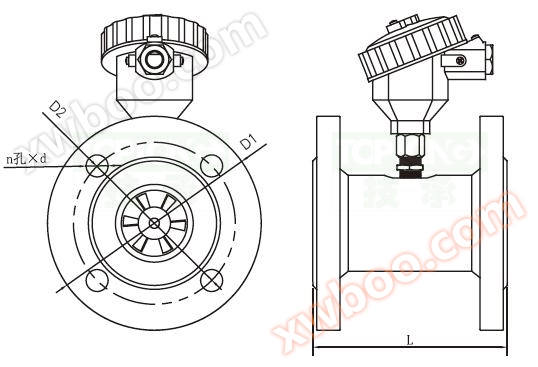

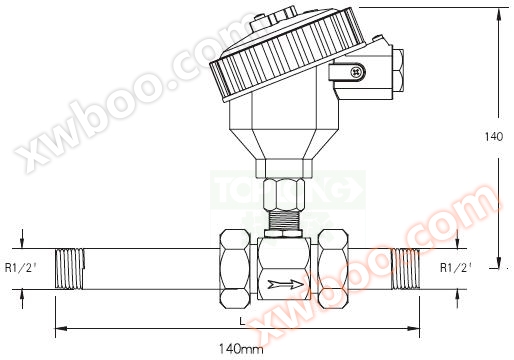

3320 Turbometro Forma e tamanho de conexão

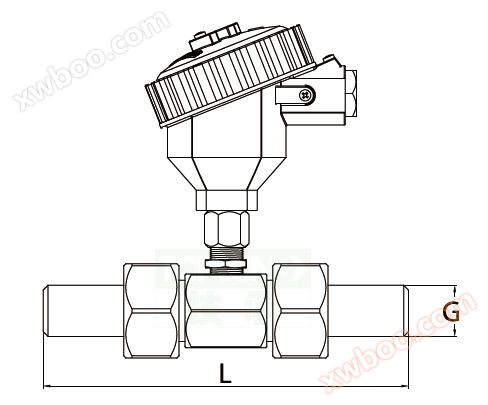

Diâmetro nominal DN4 ~ 10mm (pressão nominal PN6.3Mpa)

Diâmetro nominal DN15 ~ 40mm (pressão nominal PN6.3Mpa)

Diâmetro nominal DN25-300 Diagrama de tamanho da roda de coquilha

Nota:

1. tamanho de conexão flange JB / T81-1994 ou JB / T79-1994

Diâmetro nominal DN40 ~ 80, na pressão nominal PN1.6Mpa e PN2.5Mpa

Quando o tamanho da conexão da flanja DN100 ~ 200, com parênteses é a pressão nominal

Tamanho da flange PN2.5Mpa. DN250, 300 pressão nominal PN1.6Mpa.

3. flange de distribuição de produtos de fábrica gerais com pressão PN1.6Mpa.

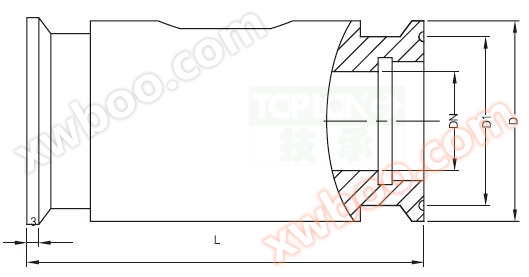

Diâmetro nominal DN6-50 cartão de conexão do tamanho da turbina

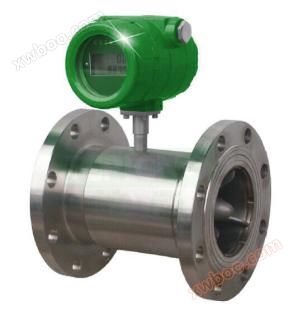

3320 Turbometro com acessórios opcionais e estruturas personalizadas

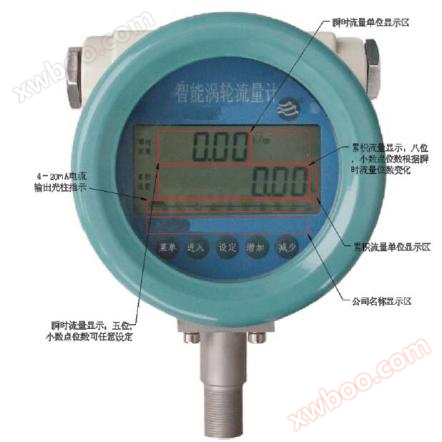

1. Exibição de LCD de fila dupla, mostrando simultaneamente o fluxo instantâneo e o fluxo acumulado

O modo de alimentação é 24VDC ou bateria de lítio 3.6V (vida útil eletromagnética de até 20.000 horas)

3. Opcional com interruptor de zero, com o botão para limpar o fluxo acumulado ou aço magnético para zero

A unidade de acumulação de fluxo pode ser definida como cubo, litro, quilo, galão, pé cúbico, cubo padrão.

O tamanho da rosca inferior é M16 x 1 ou M14 x 1 e pode ser equipado com vários tipos de sensores de fluxo de turbina.

O modo de saída é saída de pulso ou saída de corrente de isolamento de dois fios, o tipo de saída de corrente é de 4-20mA, (a saída de sinal requer uma fonte de energia externa de 24V)

7. Classe de proteção contra explosão da carcaça é ExdllCT6

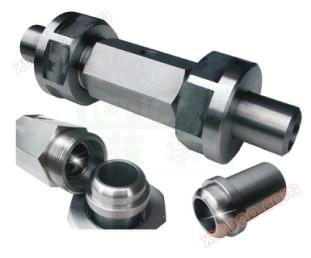

Sensor de alta pressão de vedação esférica

Design de alta pressão, diâmetro 4mm ~ 25mm

A tomada de comando é feita por solda, com pressão máxima de até 40Mpa

Diagramas de turbinas de vários calibres, com opção de proteção contra corrosão e revestimento de superfície de acordo com o mesmo meio de medição

Diagrama de divisão estrutural

Tabela de parâmetros
