Visão geral da bomba de esgoto sem obstrução

A bomba de esgoto de tubo vertical tipo GW é conveniente para instalar, é amplamente utilizado como uma bomba de tubo geral para prédios altos para pressionar a água, também pode transportar água residual contendo fibras de partículas, além de ser aplicado para o transporte de água residual, também é adequado para bomba hidrofóbica, filtragem e lavagem de bomba de circulação de condensação, etc. Esta série de bombas possui uma estrutura única de rodas e vedação mecânica para o transporte eficiente de materiais sólidos e fibras longas. Em comparação com a roda de roda tradicional, a roda de roda da bomba tem forma de canal único ou canal duplo, é semelhante a um tubo de curvatura do mesmo tamanho de seção, com uma excelente fluidez excessiva, combinada com uma câmara de coquilha razoável, tornando a bomba altamente eficiente, o teste de equilíbrio estático da roda de roda, tornando a bomba em funcionamento sem vibração.

Ámbito de aplicação da bomba de esgoto sem obstrução

A bomba de esgoto sem obstrução do tipo de tubulação da série GW é adequada para a emissão de águas residuais poluidas de fábricas comerciais, estações de esgoto de áreas residenciais principais, sistemas de distribuição de água de plantas de tratamento de águas residuais urbanas, estações de esgoto de sistemas de defesa humana, equipamentos de abastecimento de água de plantas de torneira, hospitais, hotéis, esgoto de águas residuais, construção de obras municipais, equipamentos de mineração, piscinas de biogás rurais, irrigação de terras agrícolas e outras indústrias.

Condições de utilização da bomba de esgoto sem obstrução

A temperatura ambiente de uso da bomba de drenagem de tubulação ≤40 ℃, umidade ≤95%; Altitude ≤1000 metros.

A temperatura do meio não excede 60 ° C, o peso do meio é de 1 a 1,3 kg / dm3.

C, o uso do material de ferro fundido PH5-9.

D, o material de aço inoxidável pode usar meios corrosivos gerais.

E, a altura do ambiente não excede 1000 metros, excedendo as condições acima, deve ser apresentada no momento do pedido, para lhe fornecer produtos mais confiáveis.

Nota: Se o usuário tiver requisitos especiais de temperatura, mídia, etc., por favor, indique os detalhes do mídia de transporte ao encomendar, para que a unidade forneça produtos mais confiáveis.

Características da bomba de esgoto sem obstrução

1, bomba e motor coaxial de ligação direta, produtos mecânicos e eletrônicos, estrutura compacta, desempenho estável.

O projeto de componentes hidráulicos anti-obstrução do canal de saída melhora significativamente a capacidade de passagem de sujeiras e pode efetivamente passar 5 vezes o diâmetro da bomba de fibra e diâmetro de partículas sólidas de cerca de 50% do diâmetro da bomba.

3, design razoável, motor de apoio razoável, alta eficiência, baixo ruído, efeito de poupança de energia significativa.

4, vedação mecânica com carboneto de tungstênio resistente ao desgaste rígido, com características duráveis ​​e resistentes ao desgaste, pode fazer com que a bomba funcione de forma segura e contínua por mais de 8000 horas.

A bomba é uma estrutura vertical, a linha central de importação e exportação está na mesma linha horizontal, e as especificações da flanja de importação e exportação são as mesmas, a instalação e a desmontagem são muito convenientes.

A área ocupada é pequena, sem necessidade de construir uma sala de máquinas, que pode economizar uma grande quantidade de custos de infraestrutura; Com uma tampa de proteção na extremidade da lâmina do motor, toda a máquina pode ser colocada para o trabalho ao ar livre.

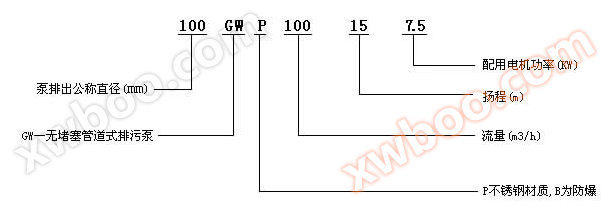

Significado do modelo de bomba de esgoto sem obstrução

　　

A bomba de esgoto do tipo GW é fácil de instalar, é amplamente usada como uma bomba de tubulação geral para prédios altos para pressionar a água, e também pode transportar água residual contendo fibras de partículas, além de ser aplicada ao transporte de água residual, também é adequada para ser uma bomba hidrofóbica, filtragem e lavagem da bomba de circulação de condensação, etc.

Número de série	modelo número	Diâmetro (mm)	Fluxo (m3/h)	Elevação (m)	Velocidade de rotação (r/min)	Potência (kw)	Eficiência （%）	Controlador de bomba de água	Acoplador automático com WQ
1	25GW8-22-1.1	25	8	22	2825	1.1	38.1	QZD-1.1	/
2	32GW12-15-1.1	32	12	15	2825	1.1	40	QZD-1.1	/
3	40GW15-15-1.5	40	15	15	2840	1.5	45.1	QZD-1.5	40
4	40GW15-30-2.2	40	15	30	2840	2.2	18	QZD-2.2	40
5	50GW20-7-0.75	50	20	7	1390	0.75	54	QZD-0.75	40
6	50GW10-10-0.75	50	10	10	1390	0.75	56	QZD-0.75	50
7	50GW20-15-1.5	50	20	15	2840	1.5	55	QZD-1.5	50
8	50GW15-25-2.2	50	15	25	2840	2.2	56	QZD-2.2	50
9	50GW18-30-3	50	18	30	2880	3.0	58	QZD-3.0	50
10	50GW25-32-5.5	50	25	32	2900	5.5	53	QZD-5.5	50
11	50GW20-40-7.5	50	20	40	2900	7.5	55	QZD-7.5	50
12	65GW25-15-2.2	65	25	15	2840	2.2	52	QZD-2.2	50
13	65GW37-13-3	65	37	13	2880	3.0	55	QZD-3.0	65
14	65GW25-30-4	65	25	30	2890	4.0	58	QZD-4.0	65
15	65GW30-40-7.5	65	30	40	2900	7.5	56	QZD-7.5	65
16	65GW35-50-11	65	35	50	2930	11	60	QZD-11	65
17	65GW35-60-15	65	35	60	2930	15	63	QZD-15	65
18	80GW40-7-2.2	80	40	7	1420	2.2	52	QZD-2.2	65
19	80GW43-13-3	80	43	13	2880	3.0	50	QZD-3.0	80
20	80GW40-15-4	80	40	15	2890	4.0	57	QZD-4.0	80
21	80GW65-25-7.5	80	65	25	2900	7.5	56	QZD-7.5	80
22	100GW80-10-4	100	80	10	1440	4.0	62	QZD-4.0	80
23	100GW110-10-5.5	100	110	10	1440	5.5	66	QZD-5.5	100
24	100GW100-15-7.5	100	100	15	1440	7.5	67	QZD-7.5	100
25	100GW85-20-7.5	100	85	20	1400	7.5	68	QZD-7.5	100
26	100GW100-25-11	100	100	25	1460	11	65	JJ1-11	100
27	100GW100-30-15	100	100	30	1470	15	66	JJ1-26	100
28	100GW100-35-18.5	100	100	35	1460	18.5	65	JJ1-18.5	100
29	125GW130-15-11	125	130	15	1460	11	62	JJ1-11	100
30	125GW130-25-15	125	130	20	1440	15	63	JJ1-15	125
31	150GW145-6-7.5	150	145	6	1470	7.5	63	QZD7.5	125
32	150GW180-15-15	150	180	15	1470	15	65	JJ1-15	150
33	150GW180-20-18.5	150	180	20	1470	18.5	75	JJ1-18.5	150
34	150GW180-25-22	150	180	25	1470	22	76	JJ1-22	150
35	150GW130-30-22	150	130	30	1470	22	75	JJ1-22	150
36	150GW180-30-30	150	180	30	970	30	73	JJ1-30	150
37	150GW200-30-37	150	200	30	970	37	70	JJ1-37	150
38	200GW300-7-11	200	300	7	1470	11	73	JJ1-11	150
39	200GW250-11-15	200	250	11	1470	15	74	JJ1-15	200
40	200GW400-10-22	200	400	10	1470	22	76	JJ1-22	200
41	200GW400-13-30	200	400	13	1470	30	73	JJ1-30	200
42	200GW250-11-15	200	250	15	1470	18.5	72	JJ1-18.5	200
43	200GW300-15-22	200	300	15	1470	22	73	JJ1-22	200
44	200GW250-22-30	200	250	22	1470	30	71	JJ1-30	200
45	200GW350-25-37	200	350	25	1470	37	75	JJ1-37	200
46	200GW400-30-55	200	400	30	1480	55	70	JJ1-55	200
47	250GW600-9-30	250	600	9	980	30	74	JJ1-30	250
48	250GW600-12-37	250	600	12	1480	37	78	JJ1-37	250
49	250GW600-15-45	250	600	15	1480	45	75	JJ1-45	250
50	250GW600-20-55	250	600	20	1480	55	73	JJ1-55	250
51	250GW600-25-75	250	600	25	1480	75	73	JJ1-75	250
52	300GW800-12-45	300	800	12	1480	45	76	JJ1-45	300
53	300GW500-15-45	300	500	15	980	45	70	JJ1-45	300
54	300GW800-15-55	300	800	15	980	55	73	JJ1-55	300
55	300GW600-20-55	300	600	20	980	55	75	JJ1-55	300
56	300GW800-20-75	300	800	20	980	75	78	JJ1-75	300
57	300GW950-20-90	300	950	20	980	90	80	JJ1-90	300
58	300GW1000-25-110	300	1000	25	980	110	82	JJ1-110	300
59	300GW1100-10-55	300	1100	10	980	55	84.5	JJ1-55	300
60	350GW1500-15-90	350	1500	15	980	90	83.1	JJ1-90	350
61	350GW1200-18-90	350	1200	18	980	90	83.2	JJ1-90	350
62	350GW1100-28-132	350	1100	28	740	132	78.5	JJ1-132	350
63	350GW1000-36-160	350	1000	36	740	160	82.1	JJ1-160	350

Instalação e utilização de bombas de esgoto por tubulação vertical GW

Verifique primeiro se o fixador externo está solto durante o transporte.

Verifique se a tensão de alimentação atende aos requisitos da placa do motor.

Conecte a fonte de energia para testar, ver se a roda gira na direção indicada na bomba, como virar a direção, ajustar qualquer filamento bifásico no cabo, o tempo de teste não pode ser longo demais para evitar queimar vedações.

A bomba está bem instalada e em funcionamento. Para colocar o parafuso do pé da bomba.

Inspeção e reparação

Antes do uso, a bomba deve verificar a resistência de isolamento do enrolamento do motor no casco, como abaixo de 0,5 megaeuro, apenas deve secar o estátor, para que a resistência de isolamento seja elevada antes de ser usada.

O espaço entre a roda de roda e a vedação de óleo na entrada do corpo da bomba deve ser substituído quando exceder 2 mm.

3. Quando a vedação da bomba aparece vazamento, a vedação deve ser substituída oportunamente, a substituição deve ser feita primeiro com a vedação silenciosa e, em seguida, a vedação dinâmica no eixo.

Ao substituir a roda, aplique o traçador para fora, não pode bater com um martelo para não danificar o eixo.

Causas comuns de falhas

1. sem água, o peso do líquido é bombeado e o tamanho das partículas é muito alto; bloqueio do fluxo líquido; Rotação errada da roda; barras de bombeamento na roda de rodas estão presos; A altura da saída do tubo excede a altura nominal de elevação.

2. fluxo insuficiente, baixa elevação. Tensão baixa, rotação errada da roda ou desgaste da vedação resistente ao desgaste; O líquido pesa demais.

3. baixa resistência de isolamento, ambiente úmido, vedação mecânica grave vazamento de água.
